عند تصميم المساحات الكبيرة ذات الحيز المفتوح، مثل صالات المطارات ومحطات النقل التجارية ومراكز التسوق الفاخرة والردهات المؤسسية، غالبًا ما يتم اختيار أنظمة الأسقف الخطية لتحقيق كل من الاستمرارية الجمالية والضرورة الوظيفية. ومع ذلك، غالبًا ما يواجه مهندسو المشاريع ومقاولو التجهيزات مشكلات هيكلية عند استخدام الحواجز المعدنية التقليدية المشكلة باللف أو المطوية عبر مسافات ممتدة: انحراف المقاطع، وحواف متموجة مرئية، وتثبيت غير محكم مع حاملات التعليق.
حواجز من الألومنيوم المبثوق والمخدد (يُشار إليها غالبًا في جداول المشاريع باسم «أنظمة الأسقف ذات الحواجز على شكل حرف U المبثوقة» أو «أنظمة الأسقف ذات الحواجز المشقوقة») تعالج هذه القيود الهيكلية بشكل مباشر من خلال سماكة جدران مصنوعة من سبيكة صلبة وملفات قفل مصممة بدقة هندسية.
فيما يلي دليل هندسي وتوريدي يتناول الأبعاد القياسية، وتقنيات التشطيب، وإمكانيات التخصيص للمشاريع المعمارية.
ما هو الحاجز المصنوع من الألومنيوم المبثوق والمخدد؟
وعلى عكس صفائح الألمنيوم المطوية ذات السماكة الخفيفة (التي يتراوح سمكها عادةً بين 0.6 مم و0.8 مم)، تُصنع الحواجز المحززة باستخدام عملية بثق الألمنيوم المباشر — وعادةً ما تكون من الألمنيوم المخصص للاستخدامات المعمارية سبائك الألومنيوم 6063-T5 أو 6063-T6.
تتمثل السمة المميزة لهذا المقطع الجانبي في وجود أخدود متواصل مدمج ومبثوق من الأعلى (أو أسنان تثبيت مزدوجة). ويؤدي هذا الأخدود وظيفتين أساسيتين هما:
- الصلابة الميكانيكية: وهي تُشكل عمودًا هيكليًّا داخليًّا يزيد بشكل كبير من عزم القصور الذاتي، مما يمنع الانحناء أو الترهل الطولي حتى في المقاطع التي يصل طولها إلى 6 أمتار.
- التثبيت الإيجابي للحامل: يتم تثبيت المقطع الجانبي بالضغط أو الانزلاق في حاملات مخصصة مصنوعة من الفولاذ المطلي بالزنك عالي السماكة أو الألومنيوم المبثوق، مما يضمن بقاء الخطوط الاتجاهية مستقيمة تمامًا في ظل الاهتزازات المحيطة، أو ضغط تدفق الهواء الناتج عن أنظمة التدفئة والتهوية وتكييف الهواء (HVAC)، أو أحمال الرياح في الأماكن شبه الخارجية.

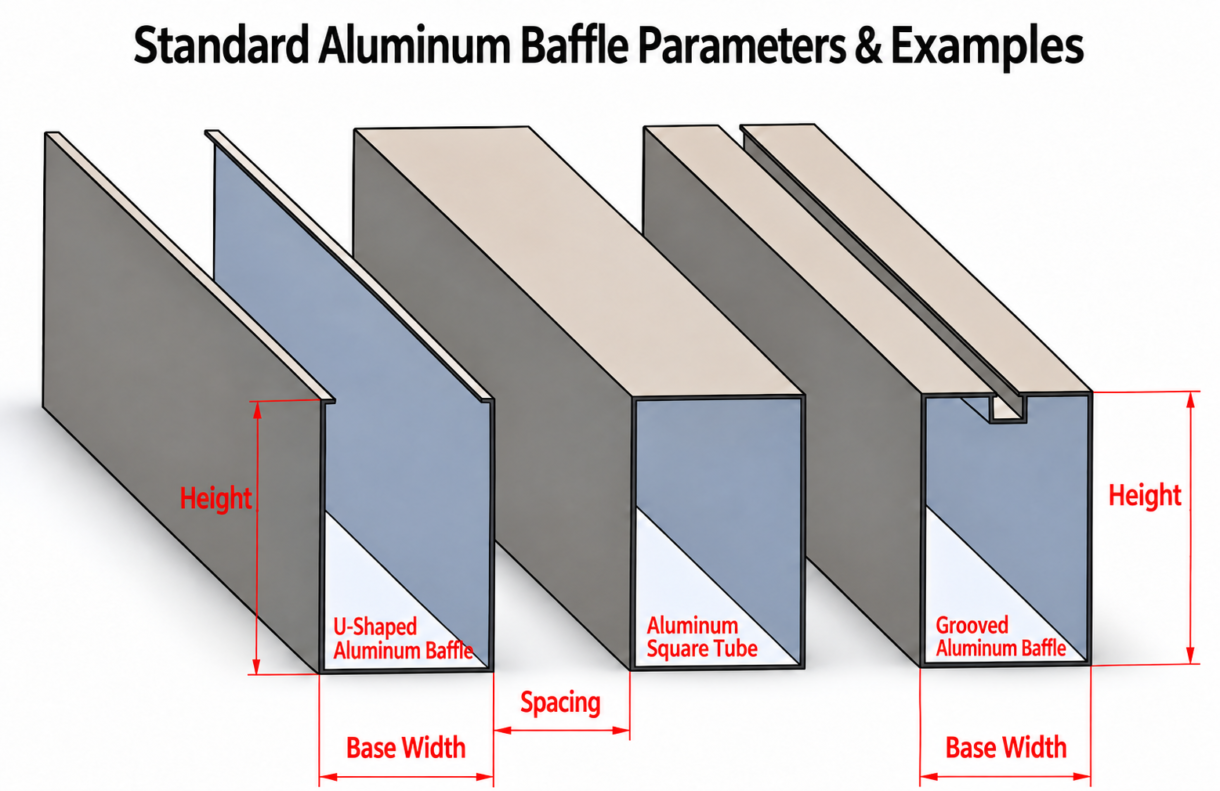

الأبعاد القياسية ومصفوفة الهندسة المخصصة
على الرغم من إمكانية تخصيص القوالب لتناسب التصاميم المعمارية الفريدة، فإن الأبعاد التالية تمثل الأشكال القياسية الأكثر استخدامًا في التصميمات الداخلية التجارية:
| مواصفات الملف الشخصي | عرض القاعدة (W) | ارتفاع المقطع الجانبي (H) | السماكة النموذجية للجدار | المسافة الموصى بها بين المركزين | التطبيق الأساسي |
| 40×80 ملم | 40 ملم | 80 ملم | 1.0 ملم – 1.5 ملم | 80 ملم – 120 ملم | السقوف ذات الارتفاع المنخفض إلى المتوسط، والممرات في المحلات التجارية، ومناطق التنقل في المكاتب |
| 50 × 100 ملم | 50 ملم | 100 ملم | 1.2 ملم – 2.0 ملم | 100 ملم – 200 ملم | محطات النقل، وقاعات المؤتمرات، والردهات ذات الارتفاع المزدوج |
| الملفات الشخصية المخصصة | 20 ملم – 150 ملم | 50 ملم – 300 ملم | حتى 3.0 ملم | مصممة لتتوافق مع الجدول الزمني | حواجز مبطنة بمواد عازلة للصوت، وأسقف خارجية، ومسارات إضاءة LED مدمجة |
(هل تحتاج إلى حسابات الوزن النوعي لكل متر أو حسابات تباعد حاملات الدعامات من أجل جدولك الهندسي؟ راجع الوثائق الفنية على tzxh-material.com.)
تشطيبات الأسطح المعمارية: الطلاءات الصلبة مقابل النقوش الخشبية الواقعية
تحدد متانة الأسطح الخارجية، وجماليات التصميم الداخلي، والالتزام بقوانين السلامة من الحرائق اختيار نوع المعالجة السطحية:
1. الألوان المعمارية الصلبة (الطلاء بالمسحوق وPVDF)
- المعايير: يتم تطبيقه باستخدام طلاء مسحوق كهروستاتيكي يتوافق مع إرشادات الأداء الصادرة عن Qualicoat / AAMA.
- لوحة الألوان: متوفرة بجميع ألوان لوحة RAL القياسية — حيث تُعد الألوان التالية من الخيارات القياسية المتوفرة في المخزون: الرمادي الفحمي غير اللامع، والأسود الغامق، والأبيض المحاري، والبرونزي المعماري.
- الأكثر ملاءمة لـ: بيئات عمل ذات طابع بسيط، ومساحات تجارية ذات طابع صناعي، ومناطق سقف ذات تباين عالٍ.

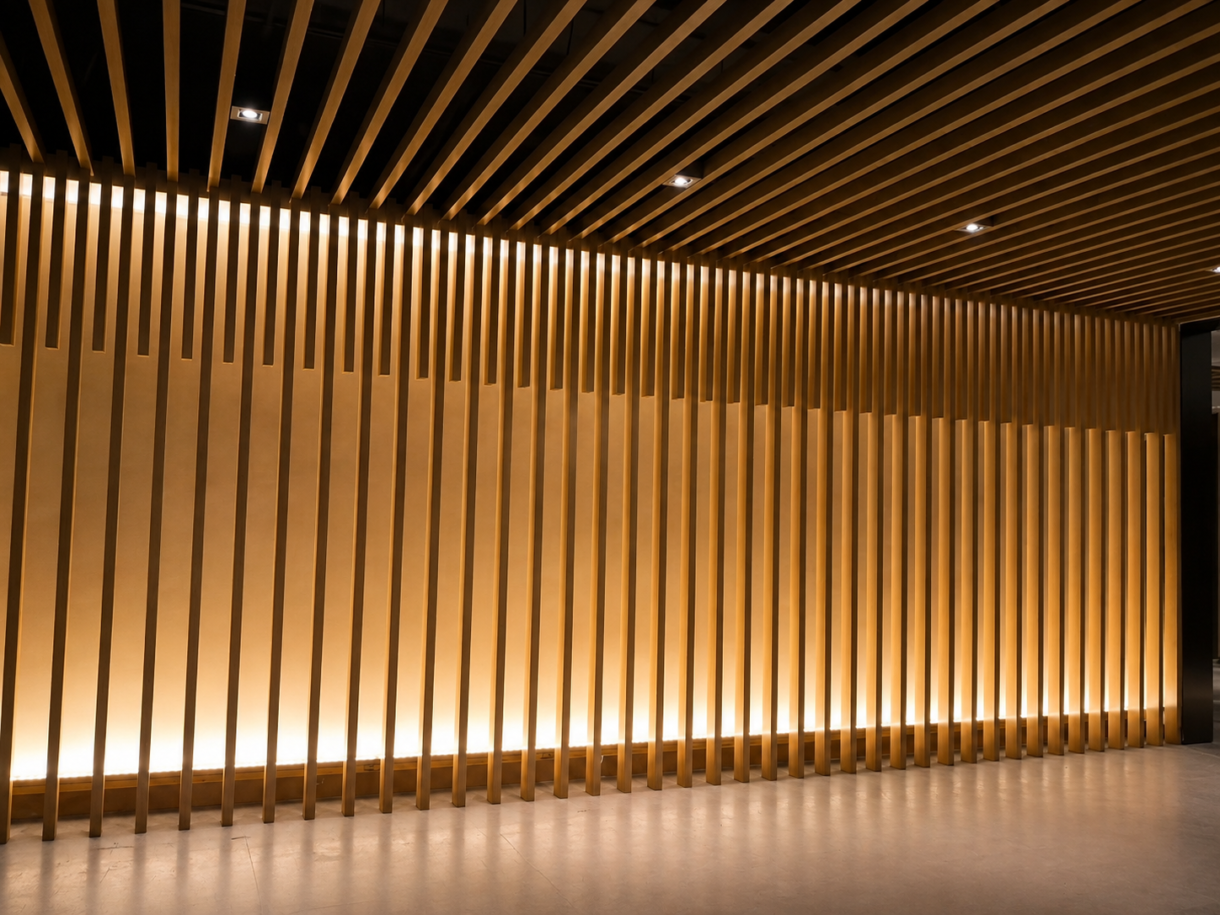

2. طباعة بتقنية التسامي مع مظهر خشب طبيعي
- جماليات دون مخاطر تتعلق بالامتثال: تتسم الشرائح الخشبية الأصلية بزيادة الوزن الذاتي، والتشوه الناتج عن الرطوبة، وقيود صارمة تتعلق بمخاطر الحريق. أما المقاطع ذات النقوش الخشبية المُصممة بتقنية التسامي، فهي تحاكي القوام الطبيعي لأخشاب البلوط والجوز والساج والرماد، مع الحفاظ على 100% غير قابل للاحتراق (تصنيف مقاومة الحريق من الفئة أ).
- المتانة: تعمل عملية نقل الحرارة بالفراغ على ربط النقش الخشبي مباشرةً بالطبقة الأساسية من مسحوق البولي يوريثان، مما يمنع تقشر الحواف، أو تغير اللون بسبب الأشعة فوق البنفسجية، أو ظهور الفقاعات في الأماكن الداخلية المكيفة.
الاعتبارات الهندسية الرئيسية المتعلقة بتقديم مقترحات المشاريع
عند تقديم أنظمة الحواجز المبثوقة للمراجعة في إطار المناقصة أو للتنسيق في الموقع، تأكد من أن المواصفات الخاصة بك تأخذ التفاصيل التالية في الاعتبار:
انقطاع خط الرؤية وإخفاء أنظمة المرافق الهندسية (MEP)
تحدد النسبة بين ارتفاع الحاجز والمسافة بين المركزين زاوية قطع خط الرؤية البصرية. بالنسبة لمجاري تكييف الهواء (HVAC) وحوامل الكابلات عالية الكثافة، توفر المقاطع ذات الأبعاد 50×100 مم مع فجوة خالية تبلغ 100 مم إخفاءً كافياً مع الحفاظ على مساحة مفتوحة حرة وفقاً لمعيار 50%+ لإخراج الدخان وتدفق الهواء.
الثقب الصوتي والتعبئة
يمكن تثقيب المقاطع المبثوقة مسبقًا بثقوب دقيقة (مثل قطر 1.8 مم أو قطر 2.5 مم) وتبطينها بقطعة قماش صوتية غير منسوجة للتحكم في الصدى في الردهات التي يتردد فيها الصوت والمساحات العامة الكبيرة.
الإضاءة الخطية المتكاملة
غالبًا ما تستبدل التصاميم الحديثة للأسقف الخطية الحواجز الفردية بقنوات مسبوكة متناسقة مزودة بمصابيح LED، وذلك لإنشاء خطوط إضاءة أنيقة ومتصلة دون الإخلال بإيقاع الشبكة.
دعم التصنيع بالبثق المباشر
إن العمل مباشرة مع شركة متخصصة في تصنيع المعادن المعمارية يزيل هوامش الربح التي يفرضها الوسطاء ويقلل من حالات التأخير الشائعة في مواقع العمل:
- القطع الدقيق حسب الطول: يتم قطع المقاطع المعدنية في المصنع وفقًا للأبعاد الدقيقة للمسافات الهيكلية، مما يقلل إلى أدنى حد من عمليات القطع الخطرة في موقع العمل ومن نفايات المعادن.
- مكونات نظام المطابقة: يتم توفير حاملات مخصصة للاستخدام الشاق، وموصلات ربط، وأغطية طرفية من الألومنيوم المطابقة والمقطوعة بالليزر، كنظام كامل تم اختباره.
- اتساق اللون من دفعة إلى أخرى: تعمل خطوط الطلاء بالمسحوق والتبخير التي يتم التحكم فيها بواسطة الكمبيوتر على منع حدوث تباينات في درجات الألوان بين النماذج الأولية ودورات الإنتاج النهائية.
لمناقشة تفاصيل المشروع، أو طلب رسومات قوالب مخصصة، أو طلب عينات مقطوعة من المواد للوحة المواصفات الخاصة بك، تفضل بتصفح كتالوج منتجاتنا والاطلاع على إمكانياتنا على https://tzxh-material.com.
الأسئلة الشائعة (FAQ)
هل يمكن تركيب حواجز الألمنيوم المُشقوقة والمُبثوقة في بيئات شبه خارجية؟
نعم. بالنسبة للواجهات السفلية الخارجية، أو الجوانب السفلية للمظلات، أو أرصفة القطارات المكشوفة، يجب تحديد المقاطع المقطعية المزودة بطلاءات الفلوروكربون PVDF أو طلاءات مسحوقية معمارية مخصصة للاستخدام الخارجي، إلى جانب مشابك تثبيت مقاومة لضغط الرياح على نظام الدعم.
كيف تختلف تكلفة الحواجز المبثوقة المُخددة مقارنةً بالحواجز القياسية على شكل حرف U؟
ورغم أن وزن المواد الخام للمقاطع المبثوقة لكل متر طولي يزيد قليلاً عن وزن الصفائح المعدنية الرقيقة المشكلة بالدرفلة، إلا أنها تقلل بشكل كبير من جهد التركيب، وذلك بفضل صلابتها التي تحافظ عليها عبر مسافات أطول، فضلاً عن احتياجها لعدد أقل من نقاط التعليق الوسيطة.
ما هو أقصى طول للقطعة الواحدة المتاح للشحن التصديري؟
تتراوح الأطوال القياسية بين 2.0 و4.0 أمتار، مع طول أقصى للتصدير يتراوح بين 5.8 و5.9 أمتار، وهي مصممة لتناسب حاويات الشحن القياسية من نوع 20GP/40HQ دون تعرضها لأي تلف.
